6. Настройка инструменетальных средств

Система LPDS поставляется с ассемблером C51ASM фирмы Atmel. В дистрибутив также включен популярный, с открытым исходным кодом, Си-компилятор SDCC. Также поддерживаются сторонние инструменты от Keil и IAR. Диалог «Toolchain Properties» доступен из меню «Tools» при нажатии на пункт меню «Toolchain Configuration».

Диалог свойств «Toolchain» показан на рис. 43. Диалоговое окно свойств содержит 4 окна с вкладками, где надо выбрать набор инструментов и можно изменить настройки для компонентов, входящих в состав набора инструментов.

Рис. 43. Свойства инструментальных средств

6.1. Выбор инструментальных средств

На рис. 43, показанном выше, пользователь может задать набор инструментов путем идентификации имени средств компиляции и установки пути к исполняемым файлам, входящих в состав набора инструментов. Эти компоненты: ассемблер, компилятор и компоновщик. Для Keil также необходимо указать путь к объекту HEX-конвертера. После того, как набор инструментов выбран, LPDS запишет конфигурацию инструментов в файл проекта. Вы также можете экспортировать и импортировать существующие конфигурации с помощью кнопок «Save» и «Load».

6.2. Определение параметров для инструментов

Опции инструментов протокола задаются во вкладках «Compiler Option», «Assembler Options» и «Linker Options», которые показаны на рис. 44, 45 и 46. Параметры пользователя вводятся в поле «Additional Options». Мы предоставляем пользователю возможность прочитать руководства для каждого набора инструментов и установить переключатели, которые применяется к конкретным требованиям разработки пользователя.

Рис. 44. Вкладка опций компилятора

Рис. 45. Вкладка опций ассемблера

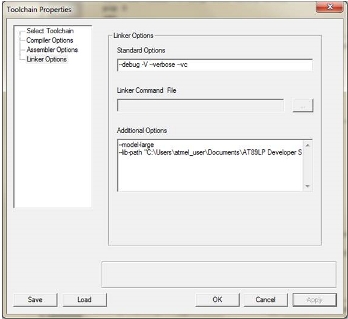

Рис. 46. Вкладка опций компоновщика
